バイオ・医薬品向けシングルユース製品情報サイト

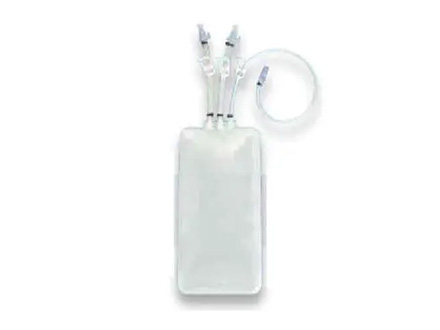

サンゴバンのバイオプロセスバッグは5層フィルムを採用し、耐薬品性・気体遮断性・引裂強度に優れています。
コネクターにはMPCとルアーロックを、チューブ部分にはC-Flex®を採用し高い汎用性を確保。ラボから生産スケールまで幅広いラインナップをそろえています。
複数の製造施設で生産される当社のシングルユースバッグは、バイオプロセス用途に最適化された多層フィルムで構成されています。フィルム材料は製品範囲全体で一貫しており、動物由来成分を含みません。
優れた生体適合性、化学適合性、バリア性および強度特性を提供するサンゴバンのフィルムは、最も厳しいバイオプロセス用途に対応します。
・50mℓ～20ℓ 小容量バイオプロセスバッグ
2ポートと3ポートのいずれかから選択できます。ラボスケールでの使用に最適です。
・20ℓ～500ℓ バイオプロセスバッグ&ライナー(2D/3D、円筒型タンク用)
円筒型タンクに設置できる生産スケールのバック&ライナー です。バックは2Dタイプと3Dタイプから選択できます。
・50ℓ～3000ℓ 3Dバイオプロセスバック(長方形タンク用)
長方形型タンクに設置できる生産スケールの３Dバッグです。標準で4ポート(上部3、底部1)が付属します。
| 容量 | 長さ | 幅 | 内部表面積 |
|---|---|---|---|
| 50mℓバッグ | 132.6mm | 97.8mm | 168cm2 |
| 150mℓバッグ | 196.1mm | 97.8mm | 281cm2 |
| 250mℓバッグ | 246.9mm | 97.8mm | 368cm2 |
| 500mℓバッグ | 259.6mm | 135.9mm | 556cm2 |
| 1ℓバッグ | 342.9mm | 164.6mm | 936cm2 |
| 2ℓバッグ | 393.7mm | 237.5mm | 1458cm2 |
| 3ℓバッグ | 457.2mm | 237.5mm | 1748cm2 |
| 5ℓバッグ | 464.8mm | 312.4mm | 2348cm2 |
| 10ℓバッグ | 703.6mm | 312.4mm | 3787cm2 |
| 20ℓバッグ | 713.7mm | 464.8mm | 5723cm2 |
| 型番 | 容量・ポート数 | 使用チューブ | ポート1仕様 | ポート2仕様 | ポート3仕様 | 在庫区分 |
|---|---|---|---|---|---|---|
| BP0050M | 50mℓバッグ、 標準3ポート |
透明C-Flex®374 | 内径6.35mm×外径11.11mm×長さ152mm(1/4インチ×7/16インチ×6インチ)チューブ ＋MPCインサート、ポートカバー、ピンチクランプ |
内径6.35mm×外径11.11mm×長さ152mm(1/4インチ×7/16インチ×6インチ)チューブ ＋MPCインサート、ポートカバー、ピンチクランプ |
内径3.18mm×外径6.35mm×長さ152mm(1/8インチ×1/4インチ×6インチ)チューブ ＋ニードルフリーのサンプリングポート付きメス型Luerロック、 Luerキャップ、ピンチクランプ |
|
| BP0150M | 150mℓバッグ、 標準3ポート |
|||||
| BP0250M | 250mℓバッグ、 標準3ポート |
|||||
| BP0500M | 500mℓバッグ、 標準3ポート |
|||||
| BP0001L | 1ℓバッグ、 標準3ポート |
|||||
| BP0002L | 2ℓバッグ、 標準3ポート |
|||||
| BP0003L | 3ℓバッグ、 標準3ポート |
|||||
| BP0005L | 5ℓバッグ、 標準3ポート |
透明C-Flex®374 | 内径9.52mm×外径15.88mm×長さ152mm(3/8インチ× 5/8インチ×6インチ)チューブ ＋MPCインサート、ポートカバー、ピンチクランプ |
内径9.52mm×外径15.88mm×長さ152mm(3/8インチ× 5/8インチ×6インチ)チューブ ＋MPCインサート、ポートカバー、ピンチクランプ |
||
| BP0010L | 10ℓバッグ、 標準3ポート |
|||||
| BP0020L | 20ℓバッグ、 標準3ポート |
|||||
| BP0050MC | 50mℓバッグ、 標準3ポート |
透明C-Flex®374 | 内径6.35mm×外径11.11mm×長さ152mm(1/4インチ×7/16インチ×6インチ)チューブ ＋MPCインサート、ポートカバー、ピンチクランプ |
内径6.35mm×外径11.11mm×長さ152mm(1/4インチ×7/16インチ×6インチ)チューブ ＋MPCインサート、ポートカバー、ピンチクランプ |
内径3.18mm×外径6.35mm×長さ508mm(1/8インチ×1/4インチ×20インチ)チューブ ＋ニードルフリーのサンプリングポート付きメス型Luerロック、 Luerキャップ、ピンチクランプ |
|
| BP0150MC | 150mℓバッグ、 標準3ポート |
|||||
| BP0250MC | 250mℓバッグ、 標準3ポート |
|||||
| BP0500MC | 500mℓバッグ、 標準3ポート |
|||||
| BP0001LC | 1ℓバッグ、 標準3ポート |
|||||
| BP0002LC | 2ℓバッグ、 標準3ポート |
|||||
| BP0003LC | 3ℓバッグ、 標準3ポート |
|||||
| BP0005LC | 5ℓバッグ、 標準3ポート |
透明C-Flex®374 | 内径9.52mm×外径15.88mm×長さ152mm(3/8インチ× 5/8インチ×6インチ)チューブ ＋MPCインサート、ポートカバー、ピンチクランプ |
内径9.52mm×外径15.88mm×長さ152mm(3/8インチ× 5/8インチ×6インチ)チューブ ＋MPCインサート、ポートカバー、ピンチクランプ |
||
| BP0010LC | 10ℓバッグ、 標準3ポート |
|||||
| BP0020LC | 20ℓバッグ、 標準3ポート |
|||||
| BP0050ML | 50mℓバッグ、 標準3ポート |
透明C-Flex®374 | 内径6.35mm×外径11.11mm×長さ508mm(1/4インチ×7/16インチ×20インチ)チューブ ＋MPCインサート、ポートカバー、ピンチクランプ |
内径6.35mm×外径11.11mm×長さ508mm(1/4インチ×7/16インチ×20インチ)チューブ ＋MPCインサート、ポートカバー、ピンチクランプ |
内径3.18mm×外径6.35mm×長さ508mm(1/8インチ×1/4インチ×20インチ)チューブ ＋ニードルフリーのサンプリングポート付きメス型Luerロック、 Luerキャップ、ピンチクランプ |
|
| BP0150ML | 150mℓバッグ、 標準3ポート |
|||||
| BP0250ML | 250mℓバッグ、 標準3ポート |
|||||
| BP0500ML | 500mℓバッグ、 標準3ポート |
|||||
| BP0001LL | 1ℓバッグ、 標準3ポート |
|||||
| BP0002LL | 2ℓバッグ、 標準3ポート |
|||||
| BP0003LL | 3ℓバッグ、 標準3ポート |
|||||
| BP0005LL | 5ℓバッグ、 標準3ポート |
透明C-Flex®374 | 内径9.52mm×外径15.88mm×長さ508mm(3/8インチ× 5/8インチ×20インチ)チューブ ＋MPCインサート、ポートカバー、ピンチクランプ |
内径9.52mm×外径15.88mm×長さ508mm(3/8インチ× 5/8インチ×20インチ)チューブ ＋MPCインサート、ポートカバー、ピンチクランプ |
||
| BP0010LL | 10ℓバッグ、 標準3ポート |
|||||
| BP0020LL | 20ℓバッグ、 標準3ポート |
※ご注文ロット数はお問い合わせください。

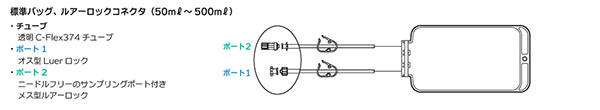

| 型番 | 容量・ポート数 | 使用チューブ | ポート1仕様 | ポート2仕様 | 在庫区分 |
|---|---|---|---|---|---|
| BP0050MS | 500mℓバッグ、 標準2ポート |
透明C-Flex®374 | 内径3.18mm×外径6.35mm×長さ305mm(1/8インチ× 1/4インチ×12インチ)チューブ ＋オス型Luerロック、Luerキャップ、ピンチクランプ |
内径3.18mm×外径6.35mm×長さ305mm(1/8インチ× 1/4インチ×12インチ)チューブ ＋ニードルフリーのサンプリングポート付きメス型Luerロック、Luerキャップ、ピンチクランプ |
|
| BP0150MS | 50mℓバッグ、 標準2ポート |
||||
| BP0250MS | 150mℓバッグ、 標準2ポート |
||||
| BP0500MS | 250mℓバッグ、 標準2ポート |
※ご注文ロット数はお問い合わせください。

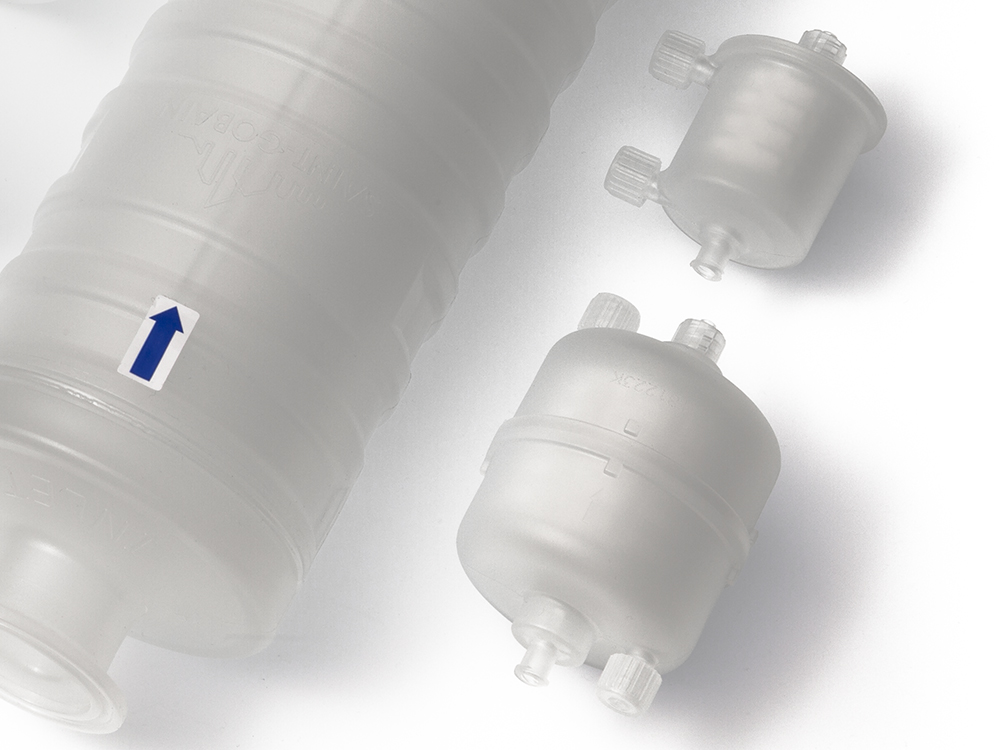

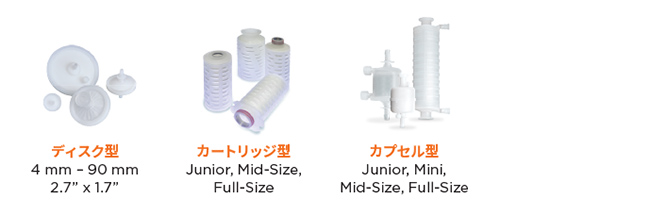

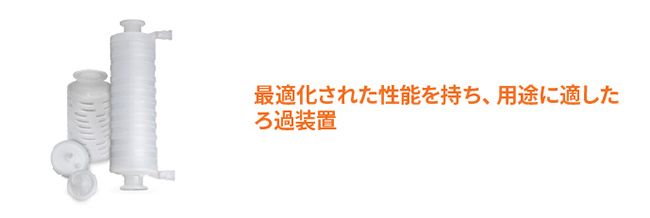

サンゴバンのカプセル型フィルターは、お客様の用途やご要望に合わせて生産するセミオーダーメイド、フルカスタムの製品です。
安全規格や流体特性、ろ過精度から、基本形状、膜面積、膜材、接手形状を標準ラインナップから選択して、仕様を決め、生産いたします。

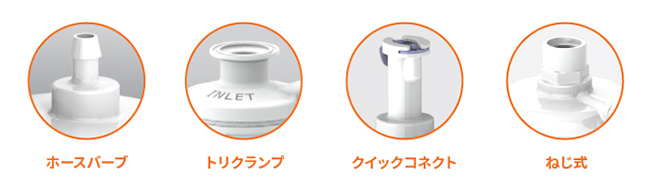

タケノコ型（ホースバーブ型）、クイックコネクター型、ルアーロック、トリクランプ、NPT（インチネジ）から選択可能です。
フィルターメンブレンは、下記から選択できます。
膜材種類によって、2重膜も対応いたします。
・PTFE（テトラフルオロエチレン：デュポン社の商標登録製品のテフロンに代表される耐薬品性の強い素材です）
・PES（ポリエーテルサルフォン：低タンパク質吸着性、親水性で流体ろ過に適しています。ISO10993など細胞毒性試験実施済）
・Glass Fiber（グラスファイバー：HEPA、ULPA対応、0.2～30ミクロンメーターのポア径に対応しています）
・PP（ポリプロピレン：ポア径0.1～150ミクロンメーターと用途に合わせて適切なポア径を選択できます。価格、耐熱性、耐薬品性、機械的強度とバランスの取れた素材です）
・Nylon（ナイロン：スクリーン、不織布など膜材タイプ別、そして孔径0.1～250ミクロンメーターから適切なメディアを選択します）
・UE（ポリエチレン：疎水性膜、ガンマ線滅菌対応、高流量が特徴です）
プラスチック素材は、それぞれの素材に優位点、弱点があります。疎水性、親水性、耐薬品性、熱特性、対候性、ガンマ線特性などを考慮し、最適な素材を選択します。
・EOG(ETO)エチレンオキサイド滅菌
・オートクレーブ
・ガンマ線
カプセル型フィルターの膜材は、プリーツ形状の1枚メンブレン（2枚膜オプション対応）構造です。
| 型 | フィルター幅直径 | 本体ハウジング長さ | 有効ろ材面積 |
|---|---|---|---|
| JK型 | 41㎜ | 約41㎜ | 260㎝2 |
| MK型 | 59㎜ | 約60㎜ | プリーツ構造により、390、440、530㎝2から選択可能 |
| SK型-H | 71.5㎜ | 約56㎜ | 730㎝2 |
| SK型-S | 71.5㎜ | 約84㎜ | 1400㎝2 |
| SK型-L | 71.5㎜ | 約141㎜ | 2600㎝2 |
| SK型-E | 71.5㎜ | 約206㎜ | 4000㎝2 |
| SK型-K | 71.5㎜ | 約260㎜ | 5100㎝2 |
| ZenPap® Size1 | 90㎜ | 約279㎜ | 6400㎝2 |
| ZenPap® Size2 | 90㎜ | 約522㎜ | 14000㎝2 |
| ZenPap® Size3 | 90㎜ | 約765㎜ | 20000㎝2 |
| ZenPap® Size4 | 90㎜ | 約1007㎜ | 27000㎝2 |
・15種類の標準サイズ
・カスタマイズ可能
・40以上の標準オプション
・インレット/アウトレットの継手は組み合わせ可能
・ベント接続可能
・カスタマイズ可能
・予備ろ過
・無菌ろ過
・多段ろ過
・液体とガス
・予備ろ過
・無菌ろ過
・多段ろ過
・液体とガス
※当製品はオーダーメイド品のため、規格等はございません。ご興味やご質問などございましたら、お気軽にお問い合わせください。

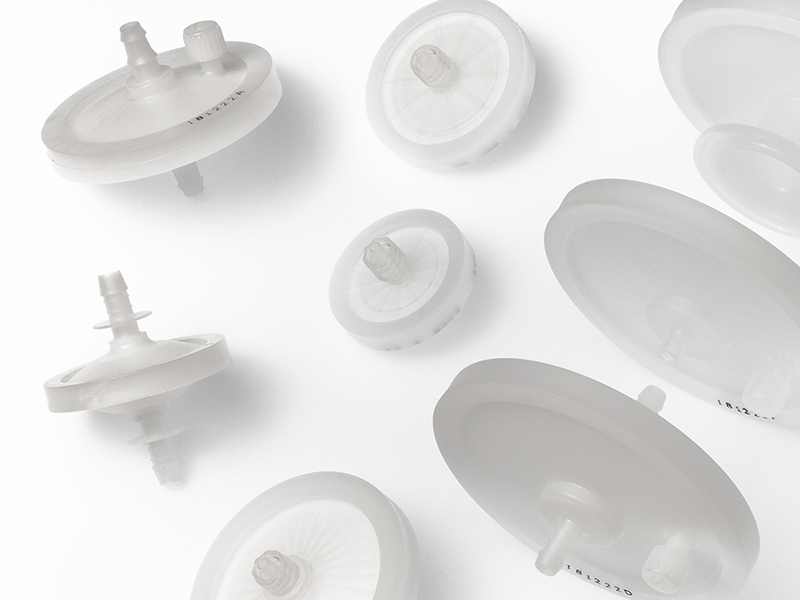

サンゴバンのディスク型（コマ型）フィルターは、お客様の用途やご要望に合わせて生産するセミオーダーメイド、フルカスタムの製品です。
安全規格や流体特性、ろ過精度から、基本形状、膜面積、膜材、接手形状を標準ラインナップから選択して、仕様を決め、生産いたします。
タケノコ型（ホースバーブ型）、クイックコネクター型、ルアーロック、トリクランプ、NPT（インチネジ）から選択可能です。
フィルターメンブレンは、下記から選択できます。
膜材種類によって、2重膜も対応いたします。
・PTFE（テトラフルオロエチレン：デュポン社の商標登録製品のテフロンに代表される耐薬品性の強い素材です）
・PES（ポリエーテルサルフォン：低タンパク質吸着性、親水性で流体ろ過に適しています。ISO10993など細胞毒性試験実施済）
・Glass Fiber（グラスファイバー：HEPA、ULPA対応、0.2～30ミクロンメーターのポア径に対応しています）
・PP（ポリプロピレン：ポア径0.1～150ミクロンメーターと用途に合わせて適切なポア径を選択できます。価格、耐熱性、耐薬品性、機械的強度とバランスの取れた素材です）
・Nylon（ナイロン：スクリーン、不織布など膜材タイプ別、そして孔径0.1～250ミクロンメーターから適切なメディアを選択します）
・UE（ポリエチレン：疎水性膜、ガンマ線滅菌対応、高流量が特徴です）
プラスチック素材は、それぞれの素材に優位点、弱点があります。疎水性、親水性、耐薬品性、熱特性、対候性、ガンマ線特性などを考慮し、最適な素材を選択します。
・EOG(ETO)エチレンオキサイド滅菌
・オートクレーブ
・ガンマ線
ディスク型フィルターの膜材はフラット形状の1枚メンブレン(2枚膜オプション対応)構造です。
| 型 | フィルター幅直径 | 膜直径 | 有効ろ材面積 |
|---|---|---|---|
| D4 | 12㎜ | 約4㎜ | 0.03㎝2 |
| D13 | 16㎜ | 約10㎜ | 0.8㎝2 |
| D25 | 33㎜ | 約25㎜ | 4.6㎝2 |
| D40 | 45.5㎜ | 約36㎜ | 10.5㎝2 |
| D50 | 54㎜ | 約46㎜ | 15.9㎝2 |
| D65 | 72㎜ | 約58㎜ | 26㎝2 |
| D90 | 99㎜ | 約85㎜ | 60㎝2 |
・15種類の標準サイズ
・カスタマイズ可能
・40以上の標準オプション
・インレット/アウトレットの継手は組み合わせ可能
・ベント接続可能
・カスタマイズ可能
・予備ろ過
・無菌ろ過
・多段ろ過
・液体とガス
・予備ろ過
・無菌ろ過
・多段ろ過
・液体とガス
※当製品はオーダーメイド品のため、規格等はございません。ご興味やご質問などございましたら、お気軽にお問い合わせください。

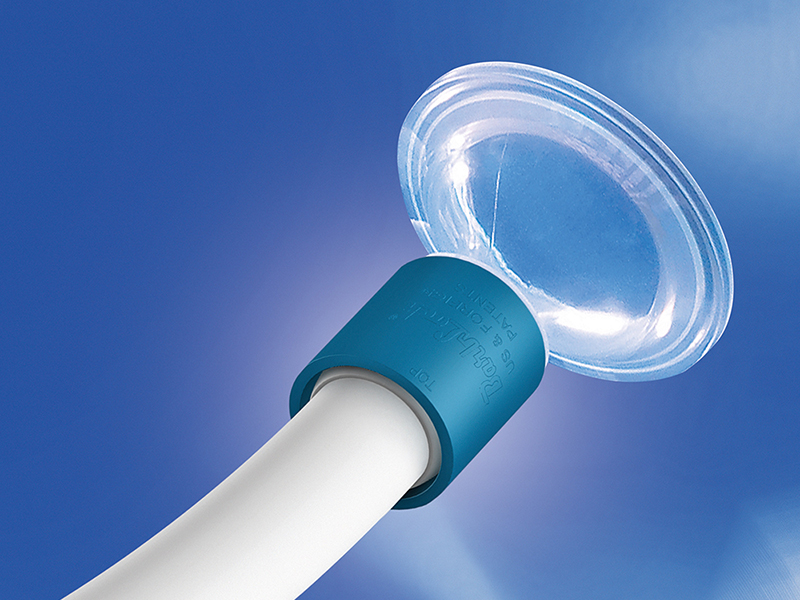

バーブロック チューブリテイナーは、フレキシブルなチューブやホースをタケノコタイプの継手へ取り付ける際におすすめな製品です。
バーブロックは、タケノコ部分の後方を360度全周で抑えてタケノコ部分の隆起を全体で直接加圧するバンドです。液体移送用途において問題となるリークを解消する目的で設計されました。
USPクラスⅥに適合する高性能ポリプロピレン製です。接着剤や溶媒を必要としないため、変性しやすい液体やガスを扱う配管に適しています。
また耐熱材を使用した製品も用意しています。これにより素早くかつ容易に配管を組み立てることができます。
継手とチューブをしっかりと接続することが可能なため、バイオや製薬、医薬および研究室など多用途でご利用いただけます。
【標準タイプ】
スリーブとコレットの2 つの部品で構成されます。
※チューブおよび継手は製品に含まれません。
【ALシリーズ 一体型リテーナー】
スリーブとコレットを1つの部品にし、組み立てを1工程減らすことができます。
組み立て時のエラーを軽減させることができます。

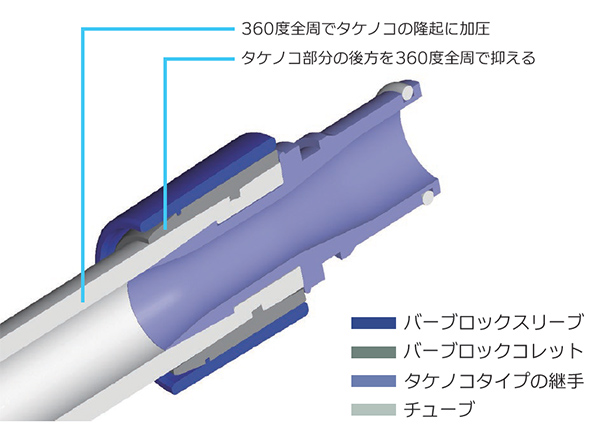

断面イメージ
・様々なチューブに接続ができます。
・タケノコ部分の後方を360度全周で抑えます。
・360度全周でタケノコの隆起に直接加圧します。
・接合する際に溶剤やUV硬化剤、有毒成分を含む接着剤が不要です。
・USPクラスVI に適合した材料を使用しています。
・色と識別オプションのカスタマイズに対応。
・素早く容易に組み立てができます。

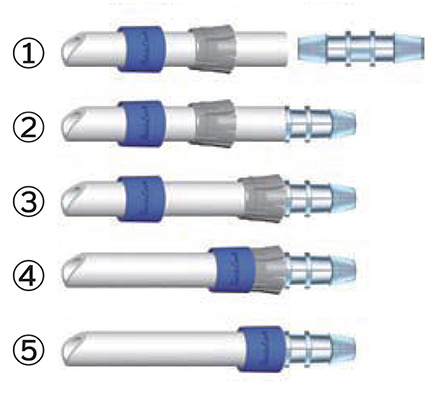

① 「Top」と表記された端からスリーブおよびコレットを装着します。
② タケノコタイプの継手を取り付けます。
③ コレットをチューブの根元へ移動させます。
④ スリーブを下げコレットに被せ、プレロック位置に移動させます。
⑤ 専用工具でかしめます。
| 項目 | 試験法 | 値 |
|---|---|---|
| 引張強度(破断) MPa | ASTM D638 | 13.8 |
| 引張伸び(降伏点) % | ASTM D638 | 18 |
| 引張伸び(破断点) % | ASTM D638 | 46 |
| 曲げ弾性率 MPa | ASTM D790 | 1000 |
| ノッチ付きアイゾット衝撃(23℃) J/m | ASTM D256 | 59 |
| 引張強度(降伏) MPa | ASTM D638 | 33.1 |
| ノッチなしアイゾット衝撃(-18℃) J/m | ASTM D256 | 208 |
| ガンダー衝撃(23℃、3.2mm) J/m | ASTM D3029 | 8160 |
| ロックウェル硬度 (R-スケール) | ASTM D785 | 93.0 |
| 荷重たわみ温度(0.46MPa・アニールなし) ℃ | ASTM D648 | 9.0 |
| ヘイズ % | ASTM D256 | 破断なし |
| ノッチなしアイゾット衝撃(23℃) | ASTM D1003 | 77.8 |
| 型番 | ホース/チューブ外径 mm (インチ) |
ホース/チューブ内径 mm (インチ) |
バーブ付きフィッティング mm (インチ) |
在庫区分 |
|---|---|---|---|---|
| BL135062-AL | 4.8 (3/16) | 1.6 (1/16) | 1.6 (1/16) | |
| BL135093-AL | 5.5 (7/32) | 2.4 (3/32) | 2.4 (3/32) | |
| BL135125 | 6.4 (1/4) | 3.2 (1/8) | 3.2 (1/8) | |
| BL135125-AL | 6.4 (1/4) | 3.2 (1/8) | 3.2 (1/8) | |
| BL135187 | 7.9 (5/16) | 4.8 (3/16) | 4.8 (3/16) | |
| BL135250 | 9.5 (3/8) | 6.4 (1/4) | 6.4 (1/4) | |
| BL135251-AL | 11.1 (7/16) | 6.4 (1/4) | 6.4 (1/4) | |
| BL135251 | 11.1 (7/16) | 6.4 (1/4) | 6.4 (1/4) | |
| BL135252 | 12.7 (1/2) | 6.4 (1/4) | 6.4 (1/4) | |
| BL135374 | 14.3 (9/16) | 9.5 (3/8) | 9.5 (3/8) | |
| BL135375 | 15.9 (5/8) | 9.5 (3/8) | 9.5 (3/8) | |
| BL135500 | 19.0 (3/4) | 12.7 (1/2) | 12.7 (1/2) | |
| BL135501 | 19.0 (3/4) | 12.7 (1/2) | 12.7 (1/2) | |
| BL135625-AL | 22.2 (7/8) | 15.9 (5/8) | 15.9 (5/8) | |
| BL135625 | 22.2 (7/8) | 15.9 (5/8) | 15.9 (5/8) | |
| BL135750-AL | 31.8 (1-1/4) | 19.0 (3/4) | 31.8 (1-1/4) |
※ご注文ロット数はお問い合わせください。

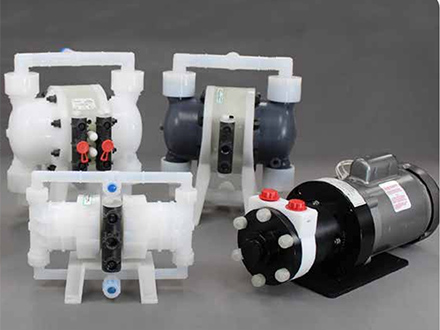

サンゴバンのポンプは、接液部にはフッ素樹脂を使用し、特殊な流体を使用する用途に適しています。
それぞれのポンプは、薬液やケミカルガス、スラリー、超純水、レジスト、そして粘度、比重、酸・アルカリなど、その用途に応じて構造や素材を厳選し設計しております。
超低流量、大流量、加圧・昇圧用、モーター駆動、空圧駆動、パーティクルフリー、エラストマーフリー、Oリングフリーなど、特徴のあるポンプを取りそろえております。

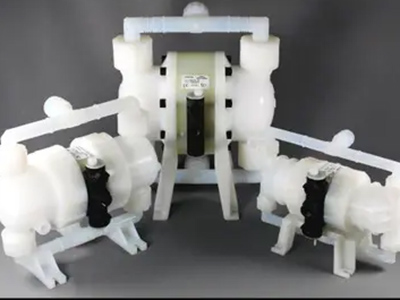

メタルフリー、Oリングフリーの100%高純度フッ素樹脂ベローズポンプ。スラリー用、薬液用をそれぞれ用意しています。

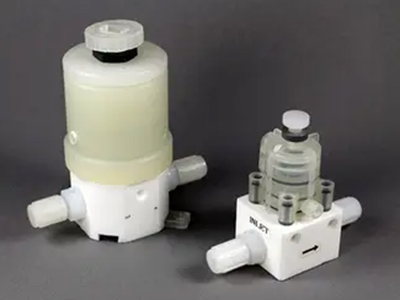

サンゴバンのFuron MDPシリーズは、半導体製造装置に使用される高純度フッ素樹脂を使用した、高純度、高クリーン度の空圧駆動型ディスペンスポンプです。接液部にはOリングや金属を使用せず、100%高純度PFA/PTFEで構成されています。

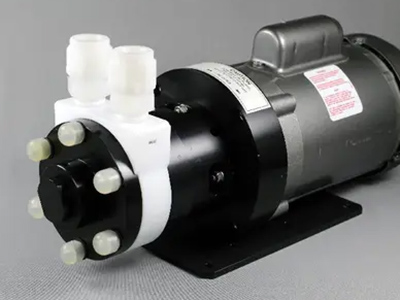

Furonターボポンプは、脱イオン水(DI水)やその他の低粘度液体の圧力を高めるために設計されています。入口圧力が0.1～0.4MPaの範囲で、出口圧力を0.62～0.76MPaに増圧することが可能です。100%バージンPTFE製の本体とインペラーを備え、モーターは複数の電圧構成で利用可能で、様々な国での互換性を提供します。昇圧ポンプは、スプレーシステムや最適な性能を発揮するために高い水圧が必要なその他の用途に最適です。
※詳細等につきましては弊社へお問い合わせください。
