LQ2シリーズ ノンスピルカップリング

丈夫な真ちゅう製ノンスピルカップリング

LQ2シリーズ

LQ2シリーズは電子機器の保護に最適な、着脱時の液漏れを起こさないノンスピルの継手です。
液冷の用途向けに設計されたLQ2シリーズは、効率的な液冷システムを実現するため最適な高流量特性を有しています。
また、液漏れを防ぐと共に、長期の使用に耐えることができる弁の技術を採用しています。

特長と利点
特長利点
色分けされている押しボタン明確かつ視覚的にラインの判断ができます
高流量特性費用対効果に優れた流体移送が可能です
勘合部に二重のシール固着を防ぎ、シール破損時のバックアップをサポートします
タケノコによる接続液冷用途で使用するチューブをしっかりと接続します

LQ2シリーズ 仕様

材質
主部品クロームメッキ真ちゅう
弁および押しボタンポリサルフォン
弁のスプリングステンレス
シールEPDM
※オプションでFKM(フッ素ゴム)にカスタマイズすることが可能です。
潤滑剤Krytox PFPE
主な製品仕様
使用圧力真空~1.37MPa
使用温度範囲-17℃~115℃
適合チューブ内径6.4mm(1/4インチ)
送液中切り離し時の最大流速0~0.68MPa … 3.78ℓ/min、
0.69~1.37MPa … 0.94ℓ/min
着脱時の液漏れ量0MPaで切断時 … 0.025cc以下、
1.37MPaで切断時 … 0.063cc以下
接続するごとに入る空気量1回あたり0.063cc以下

テクニカルデータ

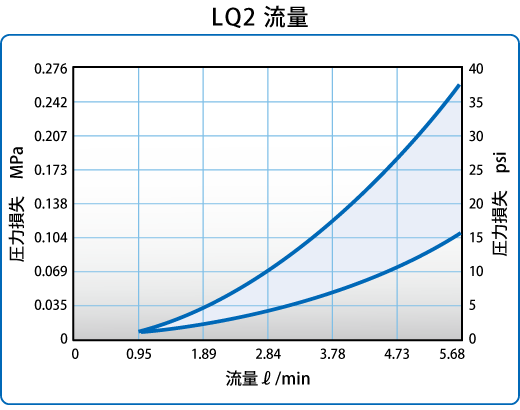

LQ2流量のグラフ

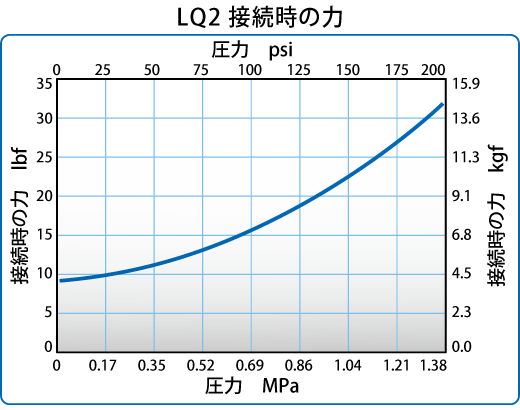

LQ2接続時の力のグラフ

寸法図

LQ2寸法図
A = 最大径(エルボはストレート部の幅)(mm)
B = 全長(mm)
D = エルボ半径(mm)

LQ2シリーズ 製品一覧

カップリング・ボディ

インライン
軟質チューブ用タケノコ接続(ホースバーブ)
LQ2シリーズ 軟質チューブ用タケノコ接続(ホースバーブ)
チューブ
サイズ
内径(in)1/4
内径(mm)6.4
型番
(弁付き)
赤色
LQ2D1704LRED
青色
LQ2D1704LBLU
サイズ最大径 A(mm)20.9
全長 B(mm)53.1
ネジ取付け
ネジ取付け(おすネジ、SAE)
LQ2シリーズ ネジ取付け(おすネジ、SAE)
ネジ規格1/4 SAE-4
型番
(弁付き)
赤色
LQ2D3004RED
青色
LQ2D3004BLU
サイズ最大径 A(mm)20.9
全長 B(mm)43.7
ネジ取付け(おすネジ、Gネジ/BSPPネジ)
LQ2シリーズ ネジ取付け(おすネジ、Gネジ/BSPPネジ)
ネジ規格1/8" BSPP (G1/8)
型番
(弁付き)
赤色
LQ2D3102RED
青色
LQ2D3102BLU
サイズ最大径 A(mm)20.9
全長 B(mm)42.5
エルボ
軟質チューブ用タケノコ接続(ホースバーブ)
LQ2シリーズ 軟質チューブ用タケノコ接続(ホースバーブ)
チューブ
サイズ
内径(in)1/4
内径(mm)6.4
型番
(弁付き)
赤色
LQ2D3304LRED
青色
LQ2D3304LBLU
サイズ最大径 A(mm)39.2
全長 B(mm)41.7
エルボ半径 D(mm)26.2

カップリング・インサート

インライン
軟質チューブ用タケノコ接続(ホースバーブ)
LQ2シリーズ 軟質チューブ用タケノコ接続(ホースバーブ)
チューブ
サイズ
内径(in)1/4
内径(mm)6.4
型番
(弁付き)
赤色
LQ2D2204LRED
青色
LQ2D2204LBLU
サイズ最大径 A(mm)14.3
全長 B(mm)49.8
ネジ取付け
ネジ取付け(おすネジ、SAE)
LQ2シリーズ ネジ取付け(おすネジ、SAE)
ネジ規格1/4 SAE-4
型番
(弁付き)
赤色
LQ2D4604RED
青色
LQ2D4604BLU
サイズ最大径 A(mm)15.9
全長 B(mm)32.6
ネジ取付け(おすネジ、Gネジ/BSPPネジ)
LQ2シリーズ ネジ取付け(おすネジ、Gネジ/BSPPネジ)
ネジ規格1/8" BSPP (G1/8)
型番
(弁付き)
赤色
LQ2D4702RED
青色
LQ2D4702BLU
サイズ最大径 A(mm)15.0
全長 B(mm)30.5
エルボ
軟質チューブ用タケノコ接続(ホースバーブ)
LQ2シリーズ 軟質チューブ用タケノコ接続(ホースバーブ)
チューブ
サイズ
内径(in)1/4
内径(mm)6.4
型番
(弁付き)
赤色
LQ2D2304LRED
青色
LQ2D2304LBLU
サイズ最大径 A(mm)33.4
全長 B(mm)38.4
エルボ半径 D(mm)26.2
